免拆底模钢筋桁架楼承板的结构组成

免拆底模钢筋桁架楼承板构造组成解析

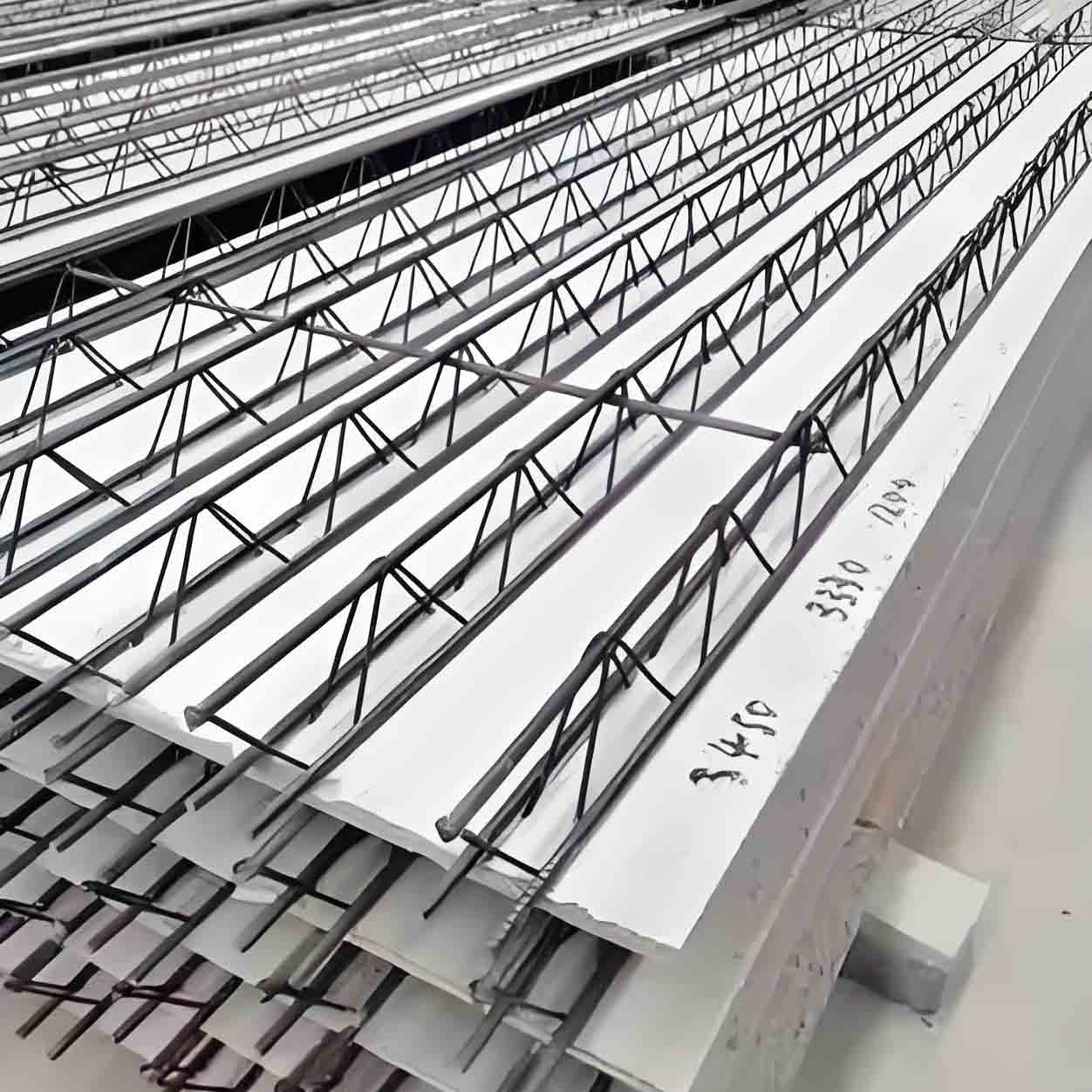

免拆底模钢筋桁架楼承板是一种应用于建筑楼盖结构的组合构件，通过将钢筋桁架与免拆底模一体化预制，兼具楼面受力骨架与施工模板的双重功能，其构造组成围绕 “结构承载” 与 “施工便捷” 两大核心需求设计，各部分协同实现构件的综合性能。

一、核心受力体系：钢筋桁架

钢筋桁架是楼承板的 “受力核心”，承担楼面传来的竖向荷载并传递至主体结构，由上弦钢筋、下弦钢筋和腹杆钢筋三部分通过可靠连接（如电阻点焊）形成稳定的三角形桁架结构，借助三角形几何稳定性*传递力系。其各组成部分的材质与功能特性如下：

组成部分 常用材质 材质特性与作用

上弦钢筋 HRB400 螺纹钢 属于热轧带肋钢筋，“HRB400” 代表屈服强度为 400MPa，表面肋纹可增强与后续浇筑混凝土的粘结性能，避免出现钢筋与混凝土滑移，主要承受构件受压区域的荷载。

下弦钢筋 HRB400 螺纹钢 同属热轧带肋钢筋，屈服强度较高、延性较好，作为桁架的受拉关键部件，承担构件受拉区域的主要荷载，保障楼承板在受力时的拉伸稳定性。

腹杆钢筋 冷轧光圆钢筋 由热轧光圆钢筋经冷轧工艺加工而成，表面光滑、尺寸精度较高，核心作用是连接上弦与下弦钢筋，构建完整稳定的桁架体系，传递上下弦之间的剪力与弯矩，维持桁架结构形态。

二、模板与*面层：免拆底模

免拆底模是楼承板的 “成型基础”，施工阶段发挥模板支护作用，后期与整体结构结合成为*受力面层，无需传统模板的拆除工序。

其主要材质为高性能细石混凝土，“高性能” 体现在强度、耐久性及施工适配性等维度：

强度表现：设计强度可达 C40 级别（立方体抗压强度标准值≥40MPa），能够满足施工阶段模板对支护承载力的要求，且在与钢筋桁架及后续叠合层混凝土协同工作时，可共同承担楼面结构荷载。

功能优势：作为免拆模板，可省去传统木模或钢模的安装、拆除环节，有助于简化施工流程、减少工期与人工投入；细石混凝土材质密实，表面平整度较好，可直接作为楼面装饰基层，为后续施工提供便利。
